TIA Portal súgó használata

By /

A Siemens Totally Integrated Automation Portal (TIA Portal) egy összetett fejlesztői környezet, amely rengeteg funkcióval rendelkezik a PLC, HMI és Hajtás programokhoz. A Tia Portal annyira funkciógazdag, hogy a hatékony munkához elengedhetetlen a beépített Súgó és dokumentáció rendszeres használata. A súgó angol nyelven érhető el.

Ebben a cikkben bemutatom, hogyan érheted el, milyen típusú információk találhatók benne, és hogyan használhatod ki a lehető legjobban.

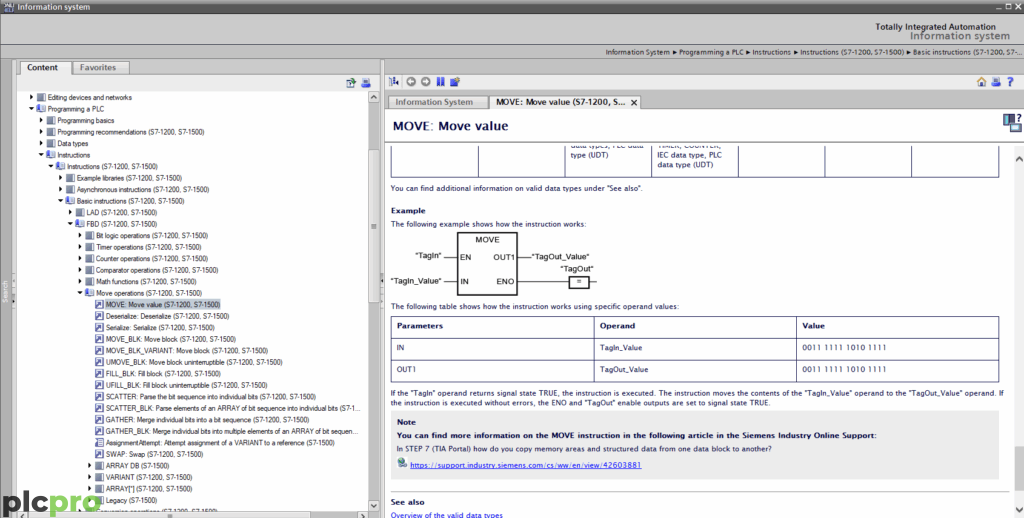

A MOVE utasítás a súgóban.

A Súgó elérése

A TIA Portalban több módon is megnyitható a Súgó:

  1. F1 billentyű – Kontextusérzékeny súgó:
    • Ha kijelölsz egy funkciót, blokkot vagy eszközt, majd megnyomod az F1-et, a TIA Portal a hozzá tartozó dokumentációt nyitja meg.
    • Például, ha a „Move” utasításon állsz, az F1 azonnal megnyitja a Move utasítás leírását, paramétereit, példáit.
  2. Menü → Súgó:
    • A felső menüsorban találod a Help / Súgó menüpontot.
    • Itt kereshetsz témákra, böngészheted a fejezeteket.
  3. Eszköztippek (Tooltips):
    • Ha az egérkurzort egy ikon fölé viszed és ott hagyod, rövid magyarázat jelenik meg.
    • Gyors információ, de nem helyettesíti a részletes dokumentációt.

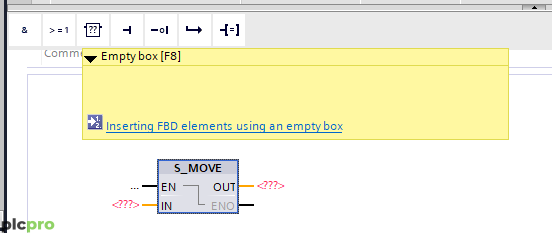

Tooltip

Kontextusérzékeny használat – az igazi erő

Az F1 funkció a TIA Portalban nem általános súgót dob fel, hanem az éppen aktív elemhez kapcsolódó leírást.
Ezért:

  • Ha egy utasításparaméter mezőben vagy → az adott paraméterről kapsz infót.
  • Ha egy hibakód van a diagnosztikában → az F1 a hibakód leírását adja.
  • Ha egy hardvermodult állítasz → az adott modul adatlapját mutatja.

Offline és Online dokumentáció

  • Offline súgó: Telepítéskor a TIA Portal tartalmazza a legtöbb dokumentumot, így internet nélkül is működik.
  • Online súgó: Egyes témáknál megjelenhet a Siemens Industry Online Support (SIOS) linkje. Ez a Siemens weboldalára visz, ahol frissített, bővített leírások vannak.

Haladó tippek a hatékony kereséshez

  • Használj idézőjeleket pontos kifejezés kereséséhez (pl. "hardware catalog").
  • Kereséskor szűrj kategóriára (pl. csak „Program blocks” témakörben).
  • Gyakori hibakódoknál jegyezd fel a hibaszámot, majd keresd rá közvetlenül a súgóban.

Miért érdemes használni?

  • Gyors problémaelhárítás – Hibakódok és figyelmeztetések megértése.
  • Tanulás közben – Utasítások, funkciók részletes leírása.
  • Referencia munka közben – Nem kell manuálisan böngészni PDF-eket.
